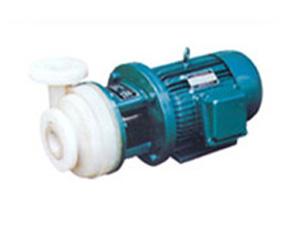

PF型強耐腐蝕離心泵

時間：2012-03-13 14:32　作者：油泵　點擊： 次

　　PF(FS)型化工離心泵,其泵體,泵蓋,葉輪及其輸送介質接觸的零件均采用聚偏氟乙烯或增強聚丙烯模壓加工或注塑加工而成。聚偏氟乙烯塑料具有機械強度高,耐腐蝕性能好,是國際上應用較廣的工程塑料之一。
　　PF(FS)型化工離心泵能滿足輸送-50℃～80℃溫度條件下的多種濃度硫酸、鹽酸、硝酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等 化學介質、是化工、氯堿、化肥、染料、試劑、農藥、制藥、電鍍、環保等工業部門輸送不含顆粒的腐蝕性介質的節能型泵。
結構說明
　　PF(FS)型系列化工離心泵為直聯式結構,由泵體及托架與電機法蘭聯接,托架支承泵體,葉輪通過軸與電機直聯。該系列泵的特點:結構簡單緊湊、零件少、性能好。
　　泵的旋轉方向,自吸入口向電機方向看為順時針方向旋轉,泵出口垂直向上。
　　泵的密封,選用聚四氟乙烯(F4)波紋管,外裝式耐腐蝕機械密封。

性能參數

型  號	轉速2900r/min				轉速1450r/min				吸上高度 (m)
	流量 (m3/h)	揚程 (m)	效率 (%)	配用電機 (Kw)	流量 (m3/h)	揚程 (m)	效率 (%)	配用電機 (Kw)
PF(FS)25-20-120	2	15	40	1.1
	1.5	20	41
PF(FS)32-25-125	6.5	15	51	1.5
	5	20	50
PF(FS)40-32-125	10	15	50	2.2	5	3.75	39	1.1	3
	7.5	20	55		3.75	5	40
PF(FS)50-40-145	16	28	58	3	8	7	50	1.5	5
	20	26	61		10	6.5	54
	25	24	63		12.5	6	55
PF(FS)65-50-160	15	34	44	5.5	7.5	8.5	50	2.2	5
	25	32	57		12.5	8	60
	30	30	59		15	7.5	60
PF(FS)80-65-160	30	36	50	7.5	15	9	55	3	5
	50	32	67		25	8	69
	60	28	65		30	7.2	68
PF(FS)100-80-160	60	36	70	11	30	9.2	67	4	5
	100	32	78		50	8	75
	120	28	75		60	6.8	71
